HA16RA-4P(76)

※1Bag20個入り

ステータス:量産品
電源用コネクタ(詳細)
データシート

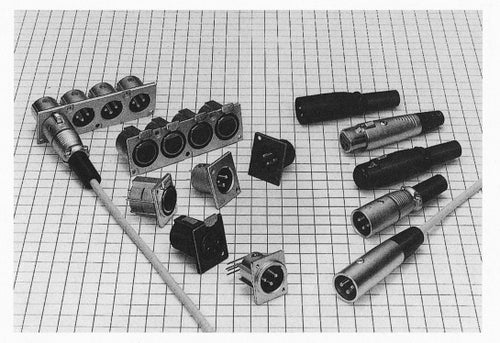

※画像はイメージです

※その他ご要望がある場合は こちら

商品紹介

音響機器用丸形コネクタ

極数
4
その他極数
定格電流(A)
5
定格電圧(AC)(V)
130
定格電圧(DC)(V)
180
耐電圧(Max)(V)
1400
使用温度範囲(Max.)(℃)
70
使用温度範囲(Min.)(℃)
-25
接触抵抗(mΩ)
防水性能(IP)
挿抜回数
1000
コネクタ形状
Receptacle
パーツ
一般呼称
準拠規格
安全規格
伝送規格
伝送速度(Gbps)
ロック方式
Latch-lock
結線方法
Soldering
基板実装方法
パネル取り付け方法
Screw
ハーネス品
No
ケーブル外径(mm)
ケーブル長(mm)
フィンガープロテクト
No
シールド機能
Yes
接点部めっき
Silver
開口部ピッチ(mm)
開口部方向
Straight
嵌合高さ(mm)
列数(嵌合部)
本体幅(奥行き)(mm)
27
本体長さ(ピッチ方向)(mm)
22.2
本体高さ(mm)
24
質量(g)
10.1
位置決めボス
基板固定方法
基板実装スタイル
推奨基板厚(mm)
めっき厚(μm)
実装ピッチ(mm)
列数(実装部)
吸着テープ
基板洗浄
適合FFC/FPC厚(mm)
FFC/FPC挿入方向
適合電線タイプ
適合電線被覆外径(Max.)
適合電線被覆外径(Min.)
適合電線サイズ (AWG) Min.
16
適合電線サイズ (AWG) Max.
16
ZIF/Non-ZIF/LIF
Non-ZIF
アクチュエーター方向
外装材料
Metal
ハウジング色
フローティング機能
シリーズ
HA
