IT8M-288P-BGA-0H

※1Bag16個入り

ステータス:量産品
高速伝送対応コネクタ(詳細)
データシート

※画像はイメージです

※その他ご要望がある場合は こちら

商品紹介

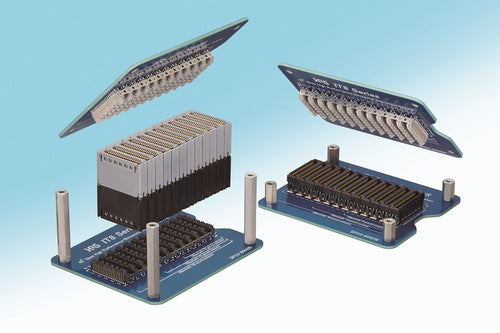

56+Gbps 高速伝送用BGA メザニンコネクタ

極数
288
その他極数
定格電流(A)
0.5
定格電圧(AC)(V)
50
定格電圧(DC)(V)
耐電圧(Max)(V)
150
使用温度範囲(Max.)(℃)
85
使用温度範囲(Min.)(℃)
-55
接触抵抗(mΩ)
塩水噴霧時間(耐腐食性)
挿抜回数
100
コネクタ形状
Plug
パーツ
一般呼称
準拠規格
安全規格
伝送規格
Ethernet/Infiniband/SAS/SATA/PCIe
伝送速度(Gbps)
56
ロック方式
結線方法
基板実装方法
BGA
パネル取り付け方法
ハーネス品
No
ケーブル外径(mm)
ケーブル長(mm)
フィンガープロテクト
No
シールド機能
No
接点部めっき
Gold
開口部ピッチ(mm)
1
開口部方向
Straight
嵌合高さ(mm)
列数(嵌合部)
本体幅(奥行き)(mm)
25.5
本体長さ(ピッチ方向)(mm)
65.3
本体高さ(mm)
7.24
質量(g)
8.02
位置決めボス
No
基板固定方法
基板実装スタイル
推奨基板厚(mm)
めっき厚(μm)
0.76
実装ピッチ(mm)
1
列数(実装部)
吸着テープ
Yes
基板洗浄
Yes
適合FFC/FPC厚(mm)
FFC/FPC挿入方向
適合電線タイプ
適合電線被覆外径(Max.)
適合電線被覆外径(Min.)
適合電線サイズ (AWG) Min.
適合電線サイズ (AWG) Max.
適合電線サイズ (mm2) Min.
適合電線サイズ (mm2) Max.
光ファイバ材質
ファイバ心数
ハーメチックシール
シャッター
電線/ケーブルのULスタイル
ZIF/Non-ZIF/LIF
Non-ZIF
アクチュエーター方向
外装材料
ハウジング色
Black
フローティング機能
Yes
シリーズ
IT8
